系统方案

基于物联网平台工业用气体监控系统

气体报警控制器与气体探测器之间采用m-bus两总线通讯,控制器与总监视平台之间通过GPRS数据传输。控制器为非防爆产品安装在值班室或监控室,气体探测器为防爆型产品,防爆等级为Exd IIC T6 Gb可安装在危险场所的12区,数据中心服务器可自建或租赁,客户端通过网页浏览查看现场设备运行的状态

控制器通过查询的方式获取探测器的信息,经高速CPU数据处理,通过LCD显示出现场探测器的浓度、状态,当探测器浓度超限时,控制器会发出声光报警同时输出控制器联动外接设备。

若现场选装电磁阀或排风扇,控制在浓度报警的同时会输出联动信号切断电磁阀启动排风扇。

每台控制器需配置一台RE-DTU GPRS数据传输模块,通过GPRS模块可将控制器的状态、数据周期性发送至数据中心,数据永久保存。

客户端通过联网登陆服务器的IP地址查看设备的状态、数据、历史信息等。

RE-DTU GPRS数据模块内置SIM卡,需每月开通流量服务费,定期缴费。物联网可燃气体报警器


序号

产品名称

规格型号

单位

数量

备注

01

可燃气体报警控制器

ARD-K6000-ZL系列

/


02

点型气体探测器

ARD-T6000-ZL系列

/


03

安装线缆

RVS 2×2.5mm2

/


04

执行器

/

/

选配(实现分区信号控制)

05

电磁阀


/

选配

06

排风扇



选配

07

数据发射模块

RE-DTUGPRS

/

内置SIM卡,定期缴费

08

服务器

/



配置需求(自建或租赁):

型号:IBM System x3650 M4

CPU Xeon E2609 2.4GH (四核2.4处理器)

内存 2*8GB DDR 最大内存容量64GB

硬盘3*300GB SAS 支持热插拔硬盘 RIAD5

DVD 16×倍数 DVD+/-RW 刻录机;集成双千兆网卡;

集成远程管理模块

冗余电源


固定的公网IP




10M宽带

09

上位机软件

ARD-K2000



通讯管理功能\实时服务功能\历史服务功能\报表管理功能\

设备管理功能\事项服务功能\数据归档功能\趋势曲线 统计计算功能\事项查看器功能\报警服务功能\人机会话功能\数据库管理功能\绘图工具和数据库编辑器\终生免费升级\无限点接入\网络管理模块\用户权限管理\B/S架构\WEB发布 移动办公发布


客户端:手机\ipad\PC




能上网

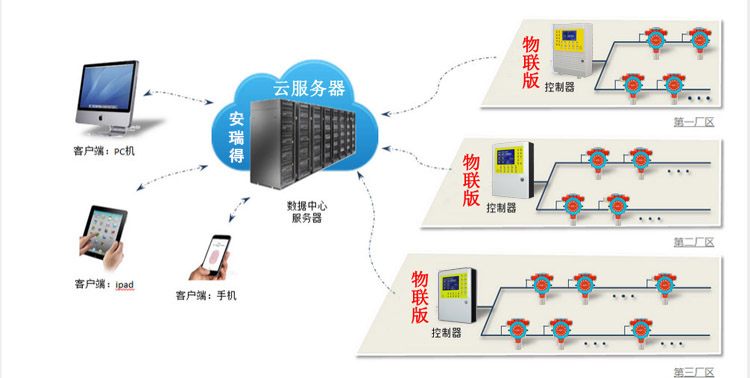

基于物联网平台的工业用气体监控系统图:
